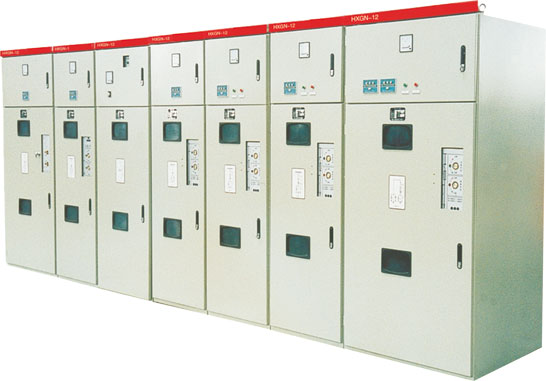

   HXGN17-12箱型固定式金屬封閉開關設備(簡稱環網柜)是額定電壓12kV，額定頻率50Hz的交流高壓成套電器裝置，主要適用于三相交流環網，終端配電網和工業用電設備，起接受、分配電能和保護等作用，它也適于裝入箱式變電站。

結構特點
   ◎ 采用全組裝結構，輕巧美觀，可任意組合安裝。便于無限擴展延伸。
   ◎ 既可配電FN12-10型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器，且安裝尺寸完全一致。體積小，免維修，三相聯動結構，具有明顯的隔離斷口。
   ◎ 配FN12-10型負荷開關、組合電器，其安裝方式靈活，可左右側裝、正裝、倒裝。
   ◎ 可手動和電動操作，并具遠動遙控功能。
   ◎ 設有完善可靠的機械聯動、聯鎖裝置，完全達到“五防”功能。
   ◎ 采用聯動防護絕緣活門，遮擋帶電觸頭，確保人身安全。
   ◎ 采用正在操作維護，可靠墻安裝。
   ◎ 面門裝有觀察窗。可清楚觀察柜內元件工作狀況。
   ◎ 符合GB3906標準。

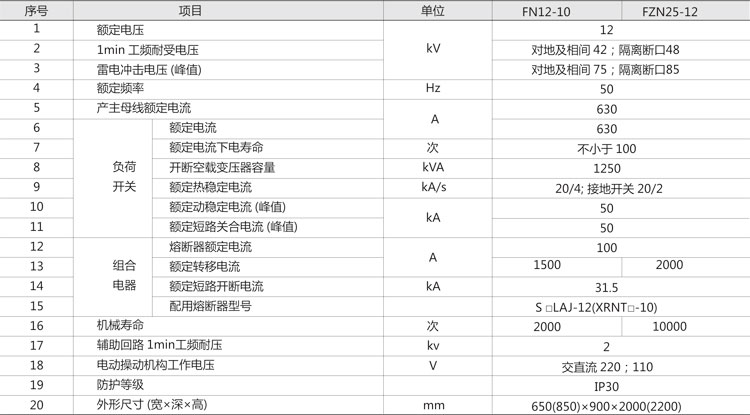

主要技術參數

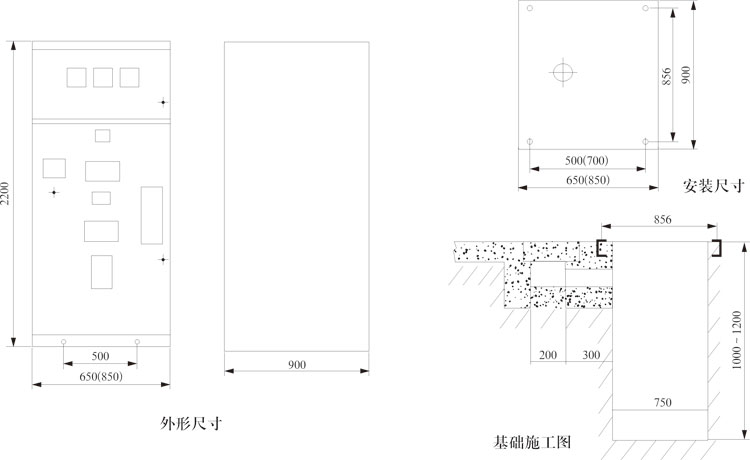

外形及安裝尺寸

包裝、貯運和驗收
   ◎ 包裝、貯運
   1. 環 網柜在出廠時為單臺木箱包裝。在貯運過程中不允許傾翻、倒置和劇烈振動。搬運時不允許在地面上直接推拉；在無起吊裝置時可在包裝箱枕木下墊入圓筒，使其滑到安裝位置。
   2. 防止柜體雨淋、受潮。
   3. 環網柜應放在通風良好，并能防止各種有害氣體侵入的場所。嚴禁與化學藥品、酸堿等存放在同一倉庫內。
   ◎ 驗收
   1. 開箱前檢查包裝是否損壞，拆箱時注意保護產品。
   2. 對柜體進行外觀檢查；同時檢查柜內各元器件有無損壞、配件是否與裝箱單相符。
   3. 檢查隨機文件是否齊全。
      a、產品使用說明及柜內各元器件說明書；
      b、出廠試驗報告；
      c、產品合格證；
      d、裝箱單；
      e、二次接線圖。

安裝與調試
   ◎ 安裝時先將環網柜放置在安裝基礎上，并將其排列整齊、調試好，然后用緊固件緊固好。
   ◎ 安裝主母線時，打開母線室進行安裝，連接母線的接觸面應平整、無污物。
   ◎ 環網柜的接地應可靠接地，并對接地進行回路檢查。
   ◎ 調試時按環網柜使用說明書及柜內各元器件的說明書進行調試。△ 安裝調試后，將各自開關元件及防誤操作機構進行5次操作，未發現異常現象，則認為開關機械操作正常。

使用與故障處理
   ◎ 送電前檢查
   環網柜在送電前，應全面檢查柜內所有元器件的電氣性能、絕緣水平及接線正確性。檢查一切正常方可投入運行。
   ◎ 正常運行狀態
   在正常運行時，無論進線柜或出線柜，負荷開關應處于合閘位置，接地刀處在分閘位置，柜體處于關閉緊鎖狀態。
   ◎ 故障處理
   1.在進線柜發生故障檢修時，應先切斷進線電源，將負荷開關分閘，同進檢查柜上帶電顯示器，確認無電壓后，合接地刀，打開門進行檢修。
   2. 在出線柜出現故障檢修時，應先分斷柜內的負荷開關，合上接地刀，打開前門進行檢修，此時主母線處于帶電狀態。

維護與檢修
   ◎ 環網柜在下列情況下需要進行維護與檢修；
   1.在運行5年后對產品絕緣水平進行檢查；
   2.在負荷開關斷滿100次后，應對主回路電阻、負荷開關的動、靜觸頭及輔助觸頭等進行檢查。
   ◎  一般情況下，應在停電后對環網柜進行維護和檢修。

訂貨須知
   ◎ 開關柜的型號、數量、交貨日期及一次方案編號；
   ◎ 一次系統圖、二次原理圖和開關柜的排列圖；
   ◎ 開關柜母線額定電流和各元件的型號、規格；
   ◎ 特殊要求。
